大倾角挡边带式输送机

详细说明：

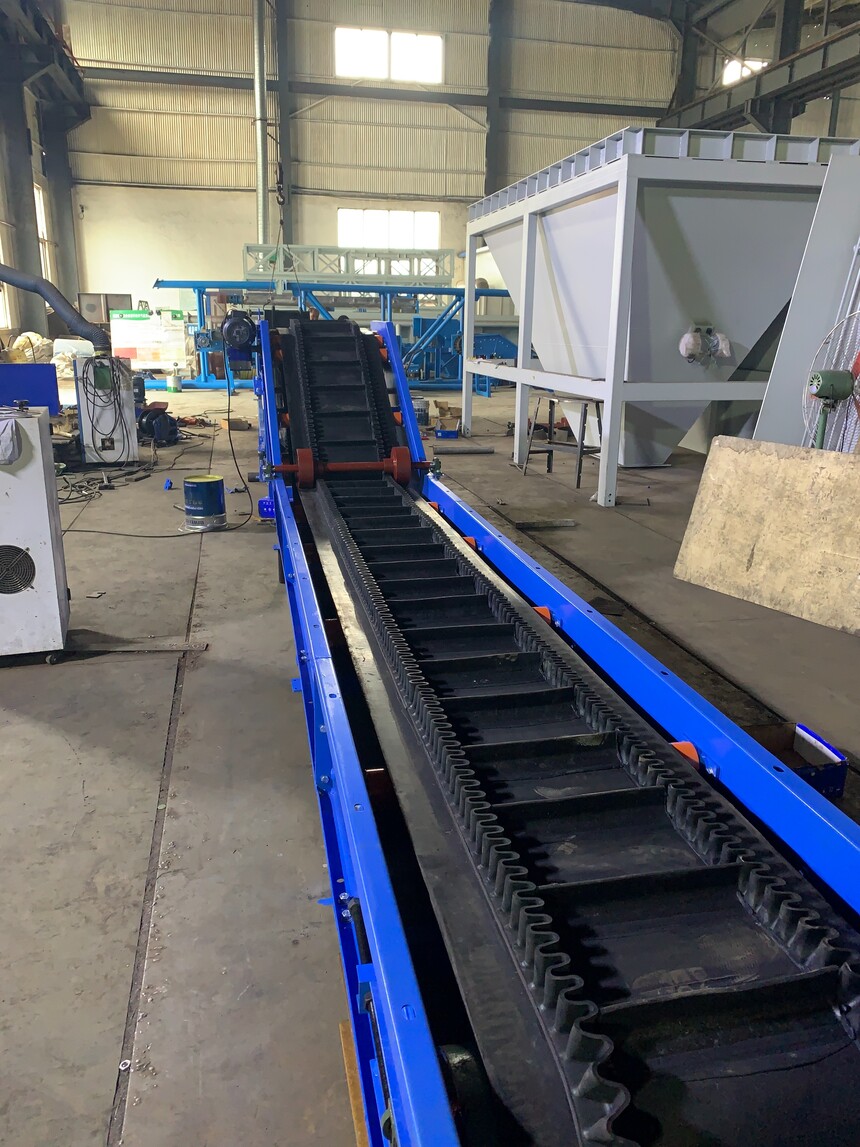

大倾角皮带机是在平行橡胶输送带两侧，增加不同高度的可弯曲伸缩的橡胶波形立式“裙边”，带体中间具有一定强度和弹性的“T”形或“C”形橡胶横隔板。使物料在一个匣形的容器中进行输送，输送倾角小于40°时，使用“T”横隔板，倾角大于40°时，使用“C”型横隔板，倾角最大可达90°。

三、主要技术参数

带宽B （mm）			500						650						800
挡边高H （mm）			80		100		125		100		125		160		125		160		200
横隔板间距 ts（mm）			126	252	126	252	252	378	126	252	252	378	378	252	378	252	378	378	252	378
输送机 (m3/n)	倾角	30o	35	19	52	31	46	31	75	44	66	44	86	60	86	57	117	82	172	134
		35o	32	16	49	27	40	27	70	38	57	38	78	52	75	50	106	71	160	118
		40o	28	14	45	24	35	23	65	34	50	34	69	46	66	44	94	63	149	104
		45o	25	13	41	21	31	21	59	30	45	30	62	41	59	39	84	56	137	92
		60o	23	11	38	19	28	19	54	27	40	27	56	37	53	35	75	50	125	83
带速（m/s）			0.8、1.0、1.25、1.6、2.0						0.8、1.0、1.25、1.6、2.0						0.8、1.0、1.25、1.6、2.0、2.5
功率（Kw）			1.5、2.2、3.0、4.0、5.5、7.5						1.5、2.2、3.0、4.0、5.5、7.5、11、15						2.2、3.0、4.0、5.5、7.5、11、15、18.5、22
